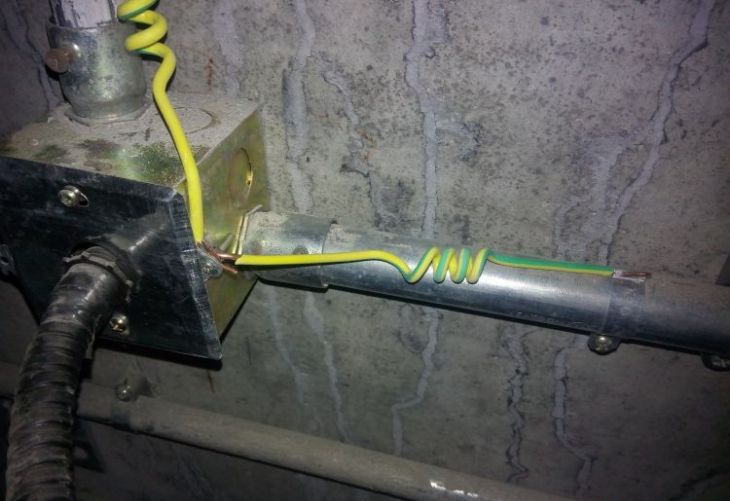

• 鍍鋅穿線管的接地方法：你可以將鍍鋅穿線管的兩端同時用8毫米以上的鋼筋焊接以后與接地體連接。若管線太長，管與管之間要焊接，接地體的制作要嚴格按規范進行，東莞文興小編只可以說，最完整最正規的做法就是按照以下規范去進行安裝。

• 根據規范：GB50303-2002《建筑電氣工程施工質量驗收規范》

第14.1.1中，金屬的導管和線槽必須接地(PE)或接零(PEN)可靠，并符合下列規定：

1、鍍鋅的鋼導管、可撓性導管和金屬線槽不得熔焊跨接接地線，以專用接地卡跨接的兩卡間連線為銅芯軟導線，截面積不小于4mm2；

2、當非鍍鋅鋼導管采用螺紋連接時，連接處的兩端焊跨接接地線；當鍍鋅鋼導管采用螺紋連接時，連接處的兩端用專用接地卡固定跨接接地線；

3、金屬線槽不作設備的接地導體，當設計無要求時，金屬線槽全長不少于2處與接地(PE)或接零(PEN)干線連接；

4、非鍍鋅金屬線槽間連接板的兩端跨接銅芯接地線，鍍鋅線槽間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。

• 根據規范：CECS120：2000 “管路接地”：

5.0.1、套接緊定式鋼導管及其金屬附件組成的電線管路，當管與管、管與盒箱連接符合本規程第四章管路連接規定時，連接處可不設置跨接接地線，管路外殼應有可靠接地。

5.0.2、套接緊定式鋼導管管路與接地線不應熔焊連接。

5.0.3、套接緊定式鋼導管管路不應做為電氣設備接地線。

• 根據規范：GB50169-2006<<電氣裝置安裝工程接地裝置施工及驗收規范>>

第3.4.1條有色金屬接地線不能采用焊接時，可采用螺栓連接，壓接，放熱焊接方式。第3.4.3條,采用放熱焊接時熔接接頭必須符合4條規定

• 根據規范：GB50149-2010<<電氣裝置安裝工程 母線裝置施工及驗收規范>>

第3.1.8條銅搭接面應搪錫,鋼搭接面應熱鍍鋅(鋼與鋼應采用搪錫或熱鍍鋅)

• 根據規范：03D301-3<<鋼導管配線安裝>>

第46頁：跨接線可采用鍍鋅圓鋼,鍍鋅扁鋼.還有截面及焊接長度要求，是不是和國標違背呢，不違背，沒有要求說不能用.為什么我要把跨接線改為鍍鋅,主要是防腐蝕

第46頁：如果用軟導線,必須用專用接地卡(接地夾).

接地夾材質是什么？

第43頁是自制或自買.我建議鍍鋅材質.多寬呢？沒提，我建議按第46頁焊接長度執行。接完后別忘了涂電力復合脂.
