穿線管穿線的技巧
現在的建筑結構，一般很少有管線明走的了。一般的現澆結構，在綁扎鋼筋時，把穿線管固定在模板和鋼筋上，澆注完混凝土后管子就在結構構件里了。
預埋，顧名思義就是在澆注混凝土之前埋設。方便以后的穿線 。
一、

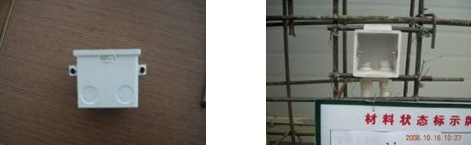

電氣施工線盒預留技術——砼墻、柱線盒埋設安裝控制標準澆筑混凝土前，穿線管必須與線盒（箱）連接好，線盒建議采用成品的可調定位線盒，上下端各穿一根Ф6短鋼筋并綁扎在主筋上，以增加在混凝土澆搗過程中線盒的整體穩固性。當盒位與鋼筋網有沖突時，應將鋼筋適度撥移，待盒管固定牢靠后，再將撥開的鋼筋調整復位并與管盒綁牢。此方法可以大為提高一次成盒的準確性。
二、電氣施工線盒預留技術——砼墻、柱線盒埋設安裝控制標準
接線盒預留技術要點：

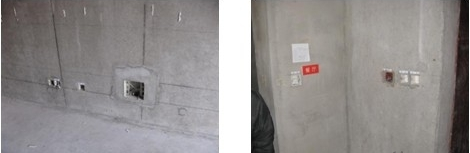

1、開關及插座線盒預埋應該平直方正，收口平直，如果線盒埋深超過2cm，必須增加套盒，低于2cm可以抹灰收口平直；
2、暗裝開關、插座面板安裝的允許偏差為：并列安裝的高差不大于0.5mm；同一房間的高差不大于5mm；面板垂直度不大于0.5mm。
3、面板應緊貼墻面，四周無縫隙，安裝牢固，表面光滑整潔、無劃傷。
三、電氣施工線盒預留技術——砼墻、柱線盒埋設安裝控制標準要求：
（1）“各類砌塊墻體內預留開關、插座及過線盒等配件部位，應統一采用U型預制混凝土砌塊，U型槽內四周用水泥砂漿填實，并應符合砌塊模式要求”；
統一采用：線盒四周預留不小于20mm間隙，采用水泥砂漿填實。
（2）預留電氣管路集中的砌筑墻面，如:配電箱返出部分，應采用后期混凝土澆筑方式完成。
四、電氣施工線盒預留技術——砼墻、柱線盒埋設安裝控制標準
- 室內開關位置布設：

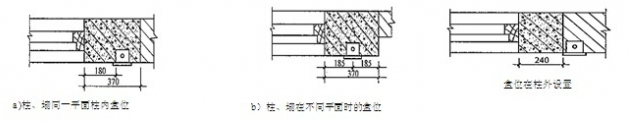

說明1：混凝土柱緊靠門框，柱寬為240mm且柱與柱旁墻體為同一平面時。應將盒體埋設在柱旁的砌體墻上，盒邊緊貼柱邊。
說明2：混凝土柱寬為370mm，且柱旁墻體與柱在同一平面時，應設在柱內距門框180mm。當柱旁無墻或者柱與墻平面不在同一直線上時，應設在柱的中心位置上（如圖a）；當柱墻在不同平面時，應設在柱中（如圖b）。
五、電氣施工線盒預留技術——砼墻、柱線盒埋設安裝控制標準

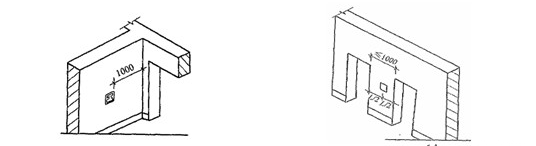

說明3：當門開啟方向一側墻體上的位置較小而無法放置盒體時，且在門后有與門垂直的墻體，開關盒應設置在距與門垂直的墻體內側1m處。
說明4：當兩門中間墻體為370～1000mm范圍內，且此墻設有一個開關位置時，開關盒宜設在墻垛的中心處。
六、電氣施工線盒預留技術——砼墻、柱線盒埋設安裝控制標準

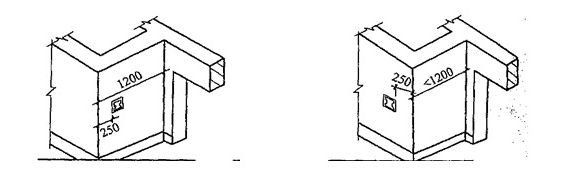

說明5：當門后墻體有拐角墻且長為1200mm時，開關盒應設在墻體門開啟后的外邊，距墻拐角250mm處。當墻拐角長度小于1200mm時，開關盒應設在拐角另一面墻上，盒邊距墻角250mm。
